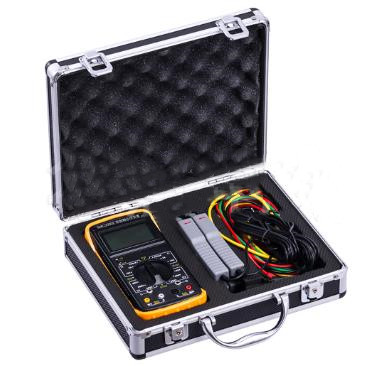

ZXHD/SMG2000E数字双钳相位伏安表又称数字双钳相位伏安表、双钳相位伏安表，ZXHD/SMG2000E数字双钳相位伏安表用于测量电压、电流及相位功能，一种高精度、手持式、双通道输入测量仪表。ZXHD/SMG2000E数字双钳相位伏安可以很方便的在现场测量U-U、I-I及U-I之间的相位，判别感性、容性电路及三相电压的相序以及检测变压器的接线组别，测试二次回路和母差保护系统。
双钳相位伏安表技术参数
参比工作条件
环境温度 （23±5）℃
环境湿度 （45～75）% RH
被测信号波形 正弦波、β=0.02
被测信号频率 （50±0.2）Hz
被测载流导线在钳口中的位置 任意
测量相位时被测信号幅值范围 100～220V、0.～1.
外参比频率电磁场干扰 应避免
交流电流测量误差
量限 分辨率 基本误差
20V 0.01V
±（0.3%读数+0.2%量程）
200V 0.1V
500V 1V
交流电流测量误差
量限 分辨率 基本误差
200mA 0.1mA
±（0.3%读数+0.2%量程）
2A 1mA
10A 10mA
工频相位测量误差(测U1-U2相位时电压输入回路阻抗：40KΩ)
范围 分辨率 基本误差
0～360° 1° ±3°
额定工作条件
环境温度 （0～40）℃
环境湿度 （20～80）% RH
被测信号波形 正弦波、β=0.05
被测信号频率 （50±0.5）Hz
被测载流导线在钳口中的位置 任意
测量相位时被测信号幅值范围 测 U1-U2 相位时：30V～500V； 测 I1-I2 相位时：10mA～10.00A； 测 U1-I2 或 I1-U2 相位时：10V～500V、10mA～10.00A
外参比频率电磁场干扰 应避免
额定工作误差 在上所述额定工作条件下，各被测量的额定工作误差不过相应基本误差的两倍
其他技术特性
显示位数 三位半
采样速率 3次/秒
电源 单个 9V 迭层电池、电源电流小于5mA
外形尺寸
表壳尺寸 192mm×95mm×55mm
钳壳尺寸 140mm×42mm×20mm
钳口尺寸 Φ7mm×9mm
重量
表体 280g
测量钳 2×200g
储存条件 温度：－10℃～50℃
