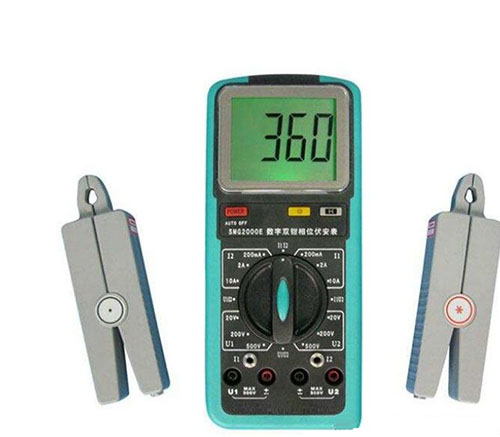

数字双钳相位伏安表是一款与为现场测试的多功能仪表。可以在被测回路丌开路的情况下直接测量交流电压和交流电流，测量两电压间、两电流间和电压电流间的相位，此外，还可间接测得电路的功率因数和功率，可以判别三相相序，变压器接线
组别、感性、容性电路，测试二次回路和母差保护系统，读出差动保护各组CT之间的相位关系，检查电度表的接线正确不否，检修线路设备等。仪表LCD
显示屏，字高达40mm，具有背光。适用于电力、石油化工、冶金、铁路、气象、工矿企业、科研院校、计量部门等。
技术规格
功 能：
相位、交流电流、交流电压、交流漏电流、相序直接测试；变压器组别、感性、容性电路判别；功率因数、功率间接测试
电 源：DC9V 碱性干电池（1.5V AA×6）
功 耗：开启背光灯MAX约 35mA,电池连续工作约 40 小时；关闭背光灯,仪表耗电约 5mA,电池连续工作约 300 小时
显示模式：LCD 显示，具有背光功能，适合昏暗场所
仪表尺寸：长宽厚：196mm×92mm×54mm
钳口尺寸：φ7.5mm×13mm
采样速率：约 3 次/秒
量 程：
交流电压：0～20V/200V/600V
交流电流：0～200mA/2A/20A
相位：0～360°
测量相位时被测信号的幅值范围：
测 U1-U2 相位时：30V～600V
测 I1-I2 相位时：10mA～20.00A
测 U1-I2 或 I1-U2 相位时：10V～600V、10mA～
20.00A
仪表质量
主机约 550g(带电池)，表钳约 170g×2，测试线约 250g
测试线长度：1.5m
电流钳线长：2m
