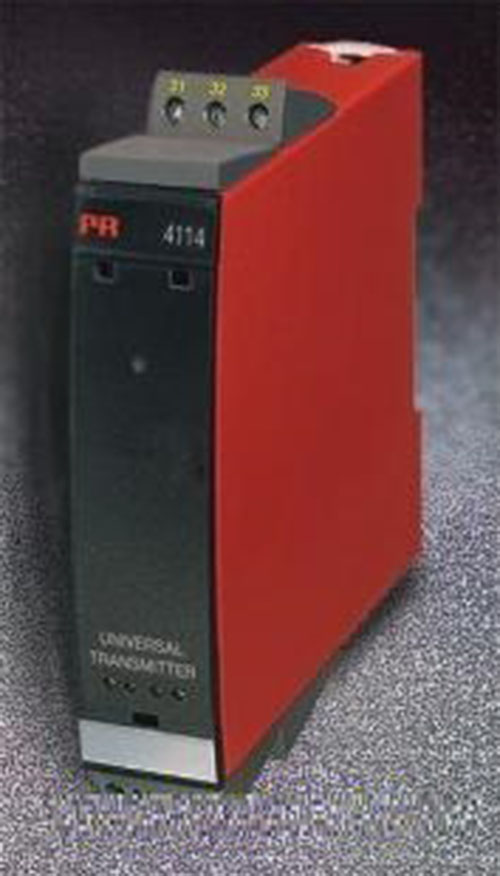

信号隔离器
功能概述：
Number of hardware versions 1
输入:
mA, DC 量程 / min. span -1...25 mA / 16 mA
V, DC 量程 / min. span -20 mV...12V / 0.8 V
输出:
mA, 信号范围 / min. span 0...20 mA / 16 mA
V, 信号范围 / min. span 0...10 VDC / 0.8 VDC
:
UL UL 508
特性:
供电电流 Universal AC/DC
外部参考电压/2-线供电电压 - / - / 16 VDC
隔离 Input / Output / Supply
通道 1
技术参数:
可编程式 FKP / PCF
环境温度 -20...+60°C
电源电压, 通用型AC/DC 21.6...253V / 19.2...300V
电源电压, DC
消耗 2.0 W
电压降
隔离电压, 测试 / 操作 2.3 kVAC / 250 VAC
编程组件 4501 Display front
反应时间 < 400 ms
动态输入信号 24 bit
基本精度, mA < ±4 μA
基本精度, V < ±20 μV
温度系数 < ±0.01% of span / °C
EMC, 符合NAMUR NE 21 A criterion, burst
安装 DIN rail
应用指南:
定标 / 转换
反相输出
隔离
2-线式变送器介面
荷重源变送器
通过参考电压的电位计
线性修正
在 PELV / SELV 电路中安装
