一、概述
1. 简介

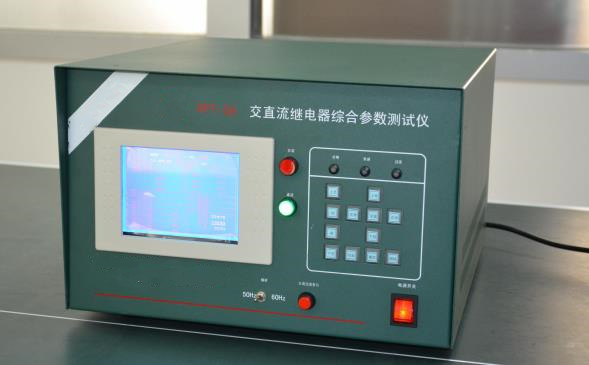

该仪器采用高速微电脑检测芯片，配合 5.7 英寸大屏幕液晶显示屏，方便的大按键输入键盘，且按键
功能单一，方便用户快速的仪器的使用方法。大屏幕 LCD 测试数据采用高亮显示，看上去一目了然，
人机界面友好。该仪器可与电脑连接，把测试数据送到电脑进行数据统计，可直接生成出各种参数的直方
图和测试报表。
该仪器可检测 4 组以下转换触点交/直流电磁继电器线圈电阻，接触电阻，吸合电压，二次吸合电压，
释放电压，吸合时间，吸合回跳时间，释放时间，释放回跳时间，同步差及交流尾音判断等参数。
该仪器具有大容量的存储器，大可以存储 500 组参数数据。方便用户使用。
2、电源供电：单相 220VAC；功耗：< DC：250VA AC：300VA
环境温度：10 - 40 oC；相对湿度：< 80%
3、 外型尺寸：47*39*26cm 20Kg
二、 主要技术指标
1. 环境温度：
测量范围：2-51oC，分辨率 0.01 oC，精度±1%±0.2 oC
2. 线圈电阻:
10-500Ω档:分辨率 0.1Ω，精度±1%±0.2Ω
500-5KΩ档:分辨率 0.5Ω，精度±1%±1Ω
5K-99.99KΩ档:分辨率 25Ω, 精度±1%±25Ω
3.接触电阻:
测试条件：；6V/10mA；100mA/6V；1A/6V 三档
测试范围：0-500mΩ，分辨率 0.1mΩ，精度±1%±0.2mΩ
4. 吸合/释放电压:
直流电压测试范围：0-18V，分辨率 0.01V，精度±1%±0.02V
0-75V，分辨率 0.02V，精度±1%±0.04V
0-250V，分辨率 0. 1V，精度±1%±0.2V
交流电压测试范围：低档 0-150VAC，分辨率 0.01V-0.1V，精度±1%±0.04V
0-420VAC，分辨率 0.1V，精度±1%±0.2V
50/60Hz 可选择，功率：50W。
5. 吸合/释放时间：
测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms
6. 吸合/释放回跳时间：
测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms
7. 同步时间：
测试范围：0-65ms ，分辨率 0.01ms ，精度±0.1ms
10．阶梯波（斜波）试时间：<2.5S
11．方波（快测）测试时间：<1.8S
