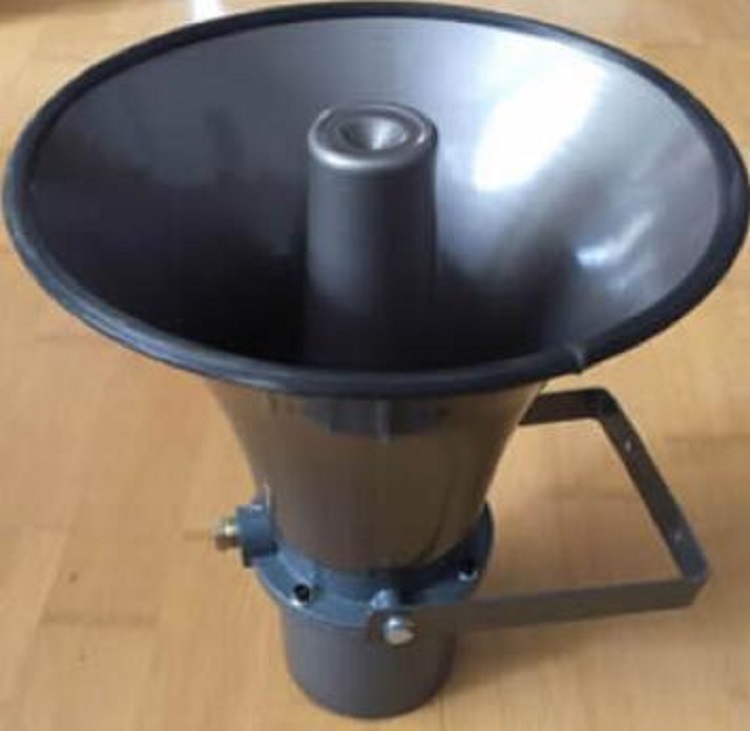

防爆扬声器 防爆喇叭型号：DYH-5 一、概述 dYH-5型防爆扬声器（防爆喇叭）为隔爆型高音号角扬声器，适用于易燃易爆场所，同各种功放设备配合使用，作扩音呼叫或报。dYH-5型防爆扬声器（防爆喇叭）是dYH-3型防爆扬声器的更新换代产品。 二、防爆扬声器主要技术指标 防爆标志：ExdⅡBT6，ExdⅡCT6 额定功率：5VA（W）、10VA、15VA、25VA、35VA、60VA 频率响应：250～7000Hz 音压输出：105～106dB（额定功率/1M） 阻抗：8Ω，16Ω 6．音频输入电压：100～120V（或其它值，由用户提出） 7．防护等级：IP54（特殊要求可达到IP65） 三、防爆扬声器使用方法 1.dYH—5型是低阻负载防爆扬声器，5VA的防爆扬声器负载阻抗为8欧姆；10VA、15VA、25VA和35VA的防爆扬声器负载阻抗为16欧姆。10VA、15VA、25VA防爆扬声器也有负载阻抗为8欧姆的。定阻式防爆扬声器一般距离扩音功放设备较近时使用。 2.dYH—型防爆扬声器是定压输入方式，输入的120V（或其它值）音频信号经隔爆腔内的音频变压器再送给扬声器音圈。定压式防爆扬声器一般距离扩音功放设备较远时使用。 3.防爆扬声器用两只螺栓固定在支撑物上。防爆扬声器的接线端子在隔爆腔内，将电缆穿入进线口拧紧。电缆外径在8毫米以下，芯线截面积在0.5平方毫米以上的两芯电缆均可。 防爆扬声器结构图 表：定阻式防爆扬声器结构尺寸（仅供参考） 规 格 A（mm） B（mm） C（mm） D（mm） 进线口 重量（kg） 5VA，8Ω 210 φ170 φ130 60 M16 1.8 10VA，16Ω 360 φ260 φ156 90 1/2G″ 3.8 15VA，16Ω 400 φ310 φ156 90 1/2G″ 4 25VA，16Ω 480 φ400 φ170 90 1/2G″ 4.5 35VA，16Ω 500 φ500 φ170 90 1/2G″ 5.3 60VA，16Ω 520 φ500 φ170 90 1/2G″ 6.2 表：定压式防爆扬声器结构尺寸（仅供参考） 规 格 A（mm） B（mm） C（mm） D（mm） 进线口 重量（kg） 5VA，120V 240 φ170 φ130 60 M16 2 10VA，120V 400 φ260 φ156 90 1/2G″ 4.3 15VA，120V 460 φ310 φ156 90 1/2G″ 4.5 25VA，120V 540 φ400 φ170 90 1/2G″ 5 35VA，120V 540 φ500 φ170 90 1/2G″ 6 60VA，120V 560 φ500 φ170 90 1/2G
