??监控能量分布系统和过程工程中的无功功率需求
??测定无功功率补偿的特征值
??德国劳埃德船级社标准，适用于船舶
??输出信号可用于指示,记录,监测和控制
? ? 通过电流隔离和防震终端(IP20)保证性
技术数据
测量输入：单相交流电流系统或相同负载下3/4线三相系统
标称电压100V,230V,400V或用户自定义10...690V
标称电流1 A, 5 A或用户自定义0.5…6 A
标称频率50/60 Hz或10…400 Hz
测量范围：相位角 –60°…0°…+60°el或 –180°…0°…+180°el或
功率因数0.5…cap…0…ind…0.5或
–1…ind…0…cap…1…ind…0…cap…–1
测量范围 ≥20°el,明确指示仅达到
–175°…0…+175°el
测量输出：*输出值0…20 mA, 4…20 mA, 0…10 V或
用户自定义在1…20 mA或1…10 V范围内
输出信号单极,对称双极或过零
设置时间可选输入频率的2,4,8或16周期
精度：等级0.5
供电电源：24–60 V AC/DC或85–230 V AC/DC (也可从内部的测量输入)
24 V AC / 24–60 V DC,通过低电压侧连接
外形尺寸：69.1 x 70 x 112.5 mm,
导轨安装(35 x 15 mm或35 x 7.5 mm)
应用

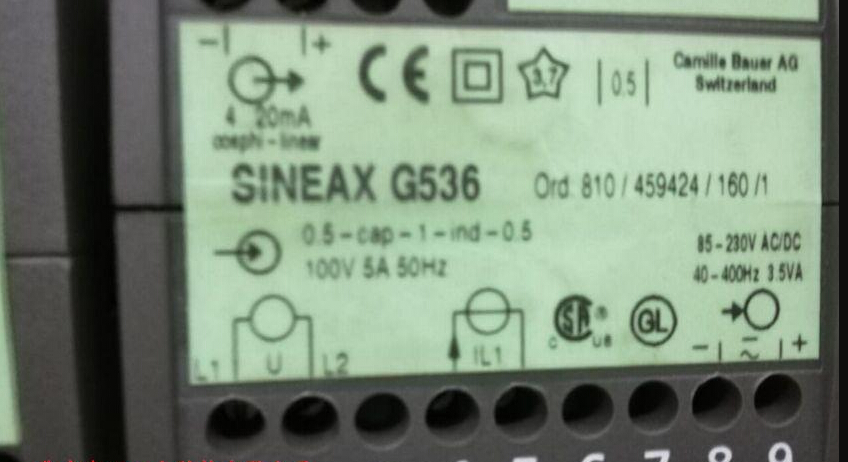

SINEAX G536变送器可以获得由非线性负荷或无功阻抗引起的损耗。因为过度补偿不被允许，所以在*中就会出现阻碍静态无功补偿的较大波动。相位或功率因数变送器可以通过电流和电压互感器连接，也可以直接连接。变送器也适用于主基波失真的输入变量。测量输出的直流电压和电流信号与相位角或功率因数对应成比例。
