1设备内容及适用范围
1.1 主题内容
本技术方案明确了HZJF-100/30全自动无局放试验系统的组成、技术要求、设计与制造、标准化、综合保障及质量保证规定等要求。
1.2 适用范围
本技术方案适用于10kV及以下的电机的局部放电试验，可作为该局放试验系统的设计、制造、试验、验收和交付，可作为产品订货合同的附件。
2引用文件
JB/T9641 试验变压器
GB/T16927.1 高电压试验技术 部分 一般试验要求
GB/T16927.2 高电压试验技术 第二部分 测量系统
GB7328 变压器和电抗器的声级测量
GB/7354 局部放电测量
JB/T563 耦合电容器及电容分压器订货技术条件
JB/T8169 耦合电容器及电容分压器
GB4208 外壳防护等级
GB/T191 包装储运图示标志
DL/T 848.2 高压试验装置通用技术条件
3概述

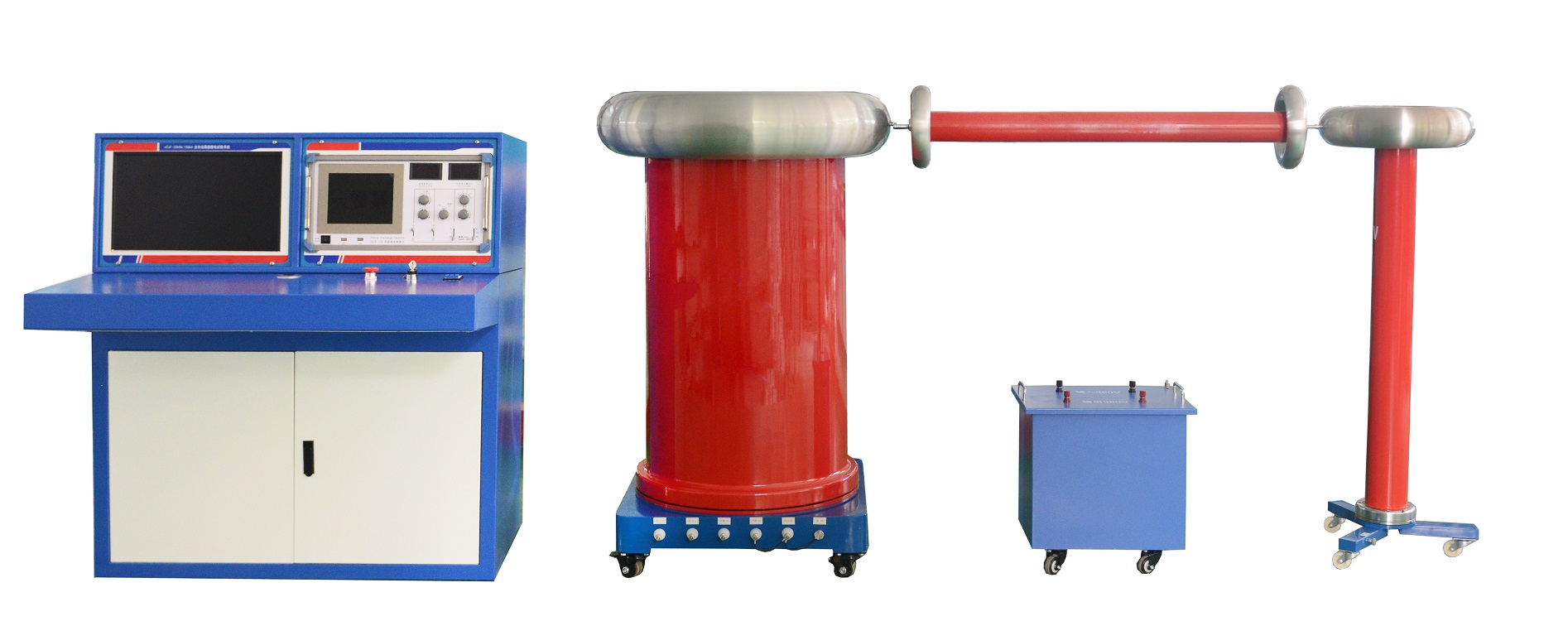

HZJF-100/30全自动无局放试验系统主要应用于10kV电机的局部放电试验。设备所列功率及电压等级由用户终决定。
4组成
4.1 设备主要组成
序号 设备名称 型号规格 单位 数量 备注
1 全自动无局放控制台 HZJF-100/30 套 1 系统自带方波发生器、阻抗单元.。
2 油浸式无局放试验变压器 YDW-100kVA/30kV 台 1
3 局部放电检测仪 HZJF-124 台 1
4 隔离滤波器 HZLB-100kVA 台 1
5 耦合电容器 HZOH-50kV 台 1
6 无局放保护电阻 HZDZ-50kV－5kΩ 只 1
5技术参数
5.1、全自动无局放试验系统
额定功率：100kVA；
输入电压：380V 50Hz
输出电压：0～420 0～30kV可调
输出电压频率：50Hz
控制方式：全自动计算机控制
相 数：单相
短路阻抗：≤5 %
空载电流：≤10 %
系统噪声水平：≤65dB 。
在额定电压下局部放电量≤3pC。
变压器缘水平
绕组 额定短时工频耐受电压kV(方均根值)
高压绕组 工频30（5min）
低压绕组 3（1 min）
5.2、主要部件的技术参数
5.2.1 全自动无局放控制台
1 名称 自动工频无局放试验台
2 额定电压 AC 380V
3 容 量 100kVA
4 输出电压 0—420V
5 电压精度 ±0.5%
6 电流精度 ±0.5%
7 显示方式 17寸控制机
8 操作方式 自动、手动
9 数据保存 1000组
10 密码 多级权限设置
六项保护使用 1 低压电压保护 低压电流保护
2 高压电压保护 高压电流保护
3 高压过压保护 高压闪络保护
软件操作界面
1 操作转态信息提示 自动试验时，可设置5阶段试验
2 自动生产报告查阅、数据和图形 保护状态提示
3 电压、时间曲线图 一次回路工作状态显示
5.2.2油浸式无局放试验变压器
型号： YDW－100kVA/30kV
结构： 缘圆筒、固定式
相数： 单相
频率： 50HZ
冷却方式：ONAN
额定容量：100kVA
原边额定电压：0.38kV 额定电流：263A
副边输出电压：30kV 额定电流：238A
空载电流：≤5%
阻抗电压：≤8%
波形畸变率≤3%
测量绕组电压：100V 测量电压比：1：500
过电流能力：在150%（0.75）额定电流持续时间300S情况下，过电试验变压器绕组均不造成热损坏和绕组变形。
过压能力：在110℅UH（55KV）时间60S下过电压，不应造成试验变压器缘损坏，此时波形畸变率≤5%。 缘水平：低压端工频耐5KV/min
介质损耗：≤0.5%
局部放电量：UH下小于5PC；80%UH下小于3PC。
运行时间：在HU、IH下从环境温度开始允许运行60min,80%UH、IH下从环境温度开始允许连续运行。
温升试验：在正常使用条件下绕组温升小于65K，油面温小于55K
保 护：原、副边均采用过电流继电器进行过电流保护，不管在任何情况下保证人身和设备的。
密封材料：在密封件结构设计下采用特殊“双层密封方式”保证试验变压器的使用时间不低于15年
5.2.3 局部放电检测仪
主要技术指标
1、可测试品的电容量范围6PF--250μF
2、检测灵敏度（见表一）
表一
输入单元序号 调谐电容 单位 灵敏度（微微库）
（不对称电路）
1 6-25-100 微微法 0.02
2 25-100-400 微微法 0.04
3 100-400-1500 微微法 0.06
4 400-1500-6000 微微法 0.1
5 1500-6000-25000 微微法 0.2
6 0.006-0.025-0.1 微法 0.3
7 0.025-0.1-0.4 微法 0.5
8 0.1-0.4-1.5 微法 1
9 0.4-1.5-6.0 微法 1.5
10 1.5-6.0-25 微法 2.5
11 6.0-25-60 微法 5
12 25-60-250 微法 10
13 电 阻 0.5
3、放大器频带：
①低端：10KHZ、20KHZ、40KHZ任选
②：80KHZ、200KHZ、300KHZ任选
4、放大器增益调节：粗调六档，档间增益20±1 db;细调范围≥20db。
5、时间窗：
①窗宽：可调范围15°～150°;
②窗位置：每一窗可旋转0°～170°；
③两个时间窗可分别开或同时开。
6、放电量表：
数字表头：以3?LED数字表显示
0-100.0误差<±5%(以满刻度计)
7、椭圆时基：
①频率50HZ、100HZ、150HZ、200HZ、400HZ。
②椭圆旋转：以30°为一档，可作150°旋转。
③显示方式：椭圆—直线－正弦。
8、试验电压表：
① 量程：100KV（可扩展）
② 显示：3?数字电压表指示
精度：优于±5%（以满刻度计）
9、具有零标功能，有利于局部放电的识别
10、体积：500*500*210（宽*深*高）mm3
11、重量：约16kg。
5.2.4隔离滤波器
型号：HZLB－100kVA
额定电压：0.38KV
额定电流：263A
额定频率：50－60HZ
线路数：1路
滤波电抗器品质因数：＞70
局部放电背景水平： ＜2pC
阻尼电阻功率：100W
衰减特性：40KHZ－100KHZ＞40DB；100KHZ－1MHZ＞50DB 缘水平：5KV/1min无异常放电现象
允许运行时间：同变压器，其绕组的温升满足标准
5.2.5电容分压器（兼做耦合电容器）
型号：HZOH-50kV/700pF
额定频率：50HZ
标称电容量：700pF
额定电压：50kV
标称分压比：500：1
介质损耗：＜0.2%
局部放电量：额定电压下＜3pC，在80%额定电压下＜2pC
测量精度：≤±1%
允许运行时间：同变压器
5.2.6无局放保护电阻
型号：HZDZ-50kV/1kΩ
额定频率：50HZ
额定电压：50kV
额定电流：长期电流0.1A
标称电阻：1KΩ
耐热等级：F级
局部放电量：额定电压下＜3pC，在80%额定电压下＜2pC
温升：额定电流下连续运行电阻表面温度小于80K
运行时间：同变压器
5.3、技术特点
（1）调压控制单元
① 全新一代工业嵌入式PC机，使用高性能硬软件控制；触屏操作模式。
② 控制台采用自动、手动控制两种方式，两种功能独立分级管理，互不干扰；
③ 全中文界面，操作简单明了，适用面广；
④ 本测试系统所有测试参数均可根据要求任意设置，操作简单明了，测试速度浏畅，显示数据清晰直观；
⑤ 所有测试参数可提前进行设置，能达到高压电压放电击穿电压准确记忆、储存、复位一系列功能；自动扫描时间设定，自动存储电老化过程中的时间、电压、电流等详细记录，方便用户查看；
⑥ 本测试系统手/自动控制均配有累加计时功能，并能独立进行启动、暂停、清零；
⑦ 采用硬、软件抗干扰技术相结合，性能稳定，抗干扰性强。
⑧ 具备手动的紧急停止按钮，可及时终止试验。
⑨ 过设定压电流时自动切断电压输出。
⑩ 测试过程全部自动完成，测试界面显示预置电压、实际输出电压，低压电流、时间等并可根据用户要求对界面进行具体优化。
6.2、局放测量单元
HZJF-124局部放电检测仪是我公司针对传统的局部放电检测仪示波管亮度低、寿命短的问题，新研制的数字式液晶显示局部放电检测仪。
本仪器保持了成熟型号产品检测灵敏度高，试样电容覆盖范围大，适用试品范围广，输入单元（检测阻抗）配备齐全，频带组合多（九种）的优点。操作、及结构安装形式与以往型号完全兼容，便于已有系统设备的升级改造。
产品特点:
1、局部放电信号经数字化处理后，采用液晶显示器替代传统的示波管显示。
2、操作与传统的模拟式局部放电测试仪器完全相同，简单易学。
3、自由选择椭圆、直线、正弦显示方式
4、采用数字开窗技术，可避免干扰对测量的影响。
5、任意相位开窗，单窗、双窗任选，椭圆150度旋转。
6、可对当前放电图谱作定格保存处理，静态对局部放电脉冲进行观测、分析。
7、可对当前放电图谱进行保存，实现测试结果的可追溯性。
局放仪系统工作原理：
本机的局部放电测试原理是高频脉冲电流测量法（即ERA法）。
试品在试验电压下产生局部放电时，放电脉冲信号经耦合电容Ck送入输入单元，由输入单元拾取得脉冲信号，经低噪声前置放大器放大、滤波放大器选择所需频带及主放大器放大（达到所需幅值）后，送至采集卡由微处理器采集并显示。
试验电压分压后输出至数字电压表显示。
