简介

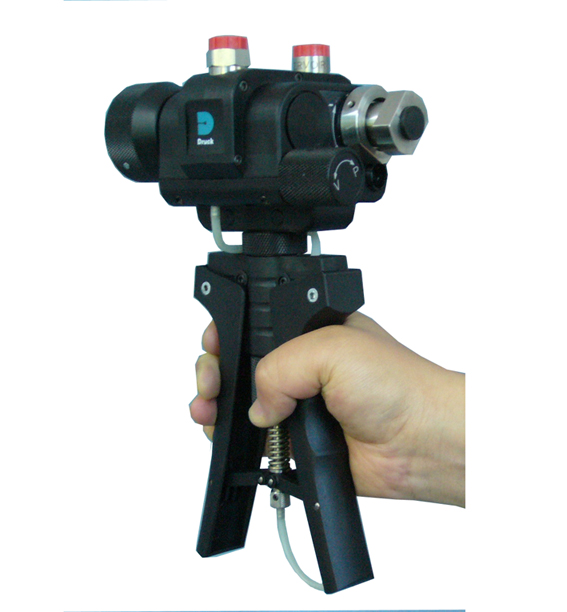

PV411多功能手泵能产生真空、气压和液压
气压泵
有一个工作模式切换阀，进行压力/真空之间的切换，使用压力手柄进行打压，容积调节器可以进行压力的微调。
液压泵
有一个工作模式切换阀，进行压力/真空之间的切换，使用容积调节器产生所需要的压力，在手泵上方的储液罐提供液压介质（水/油），过压保护阀可以提供3到70MPa之间的过压保护。
技术指标
压力量程
气压 0～6MPa
真空 0～-0.095MPa
液压 0～70MPa
大工作压力 70MPa
液压介质 蒸馏水或矿基油
液压介质应兼容于：不锈钢、电解铝、腈橡胶、PTFE、聚、酸和尼龙
压力接口：1/4BSP内螺纹
重量：1Kg
尺寸：260x135x95mm
*在100KPa时可达到该值，会因当地的大气压力变化而变化。
操作
警告
1. 在打压前，确保所有的压力管路连接正确，设备内部清洁。
2. 确保所有的设备在的压力下。
3. 不要出大的工作压力。
4. 确保符合相关的规定。
备注：推荐使用O型密封圈进行压力连接口的密封
压力/真空结构图
在压力模式下，空气/液体将通过手泵顶部的输入口进入，从两个压力接口输出;在真空模式下，方向正好相反。
手泵连接
可直接连接或作用手泵的附带的压力转换接头实现连接。
压力接头
手泵压力接口的配套接头为G1/4外螺纹,在内部用O型圈或用钢垫圈来实现密封，不使用的压力接口用堵头堵住。
旋转接头
G1/4的旋转接头可连接固定压力接口，用手拧紧即可。
可旋转的手泵头部
手泵头部可旋转140°，现场操作更方便。
注意：在旋转手泵头部的时候，不要用太大的压力。
压力/真空切换阀
压力
顺时针拧到底。
真空
逆时针拧到底。
放空
将阀旋转到中间位置。
警告：为防止损坏手泵，在释放液压时应先旋出容积调节器。
手柄和止冲杆
逆时针旋转止冲杆可以减少单次的进程，顺时针旋转可以增加单次的进程，要得到大的进程，应顺时针旋转到底
