1．概述：
矿用堆煤传感器，配合带式输送保护装置对控制皮带跑偏故障可有效的进行保护。
2．产品型号命名：
型号命名
G U J 25
动作角度
角度式
物位
传感器
3．防爆类型与防爆标志：
防爆类型: 矿用本质型 ,防爆标志：Ex ib I Mb
4. 使用环境：
a)环境温度：-10℃～+40℃；
b)大平均相对湿度：95%RH(25℃)；
c)大气压：80kPa～106kPa；
d)无显著振动和冲击的场合；
e)煤矿井下有、煤尘爆炸性混合物，但无破坏缘的腐蚀性气体场合；

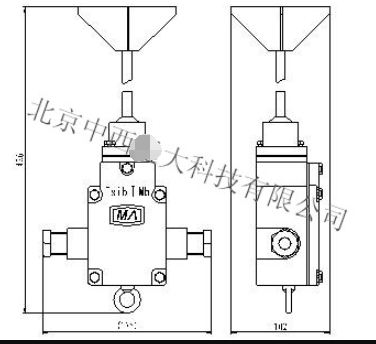

5. 外型尺寸及重量
外形尺寸为：426mm×175mm×102mm
重量：约3kg
6 主要技术参数：
6.1 动作角度：25°±3°；
6.2 动作力：≤9.8N；
6.3 复位角度：15°±5°；
6.4 输出 ：一路无源常开接点输出，接点容量：DC24V/200mA（阻性负载）；
6.5 接触电阻：闭合接点的接触电阻不大于0.1Ω，振动、冲击试验后不大于0.2Ω。
6.6 动作方向：万向；
6.7 动作性能：堆煤传感器受动力作用，探杆转动至动作角度时应立即动作，常开接点闭合；动作力撤除探杆自动返回原位经过复位角度时立即恢复，常开接点断开。
7 . 安装、运行
堆煤传感器吊挂在皮带机溜槽接煤处。
固定方式：溜槽上方巷道顶板打一铆杆眼，测量好固定高度，上方用铆杆固定，下方用倒正拉线螺丝调整好高度后用防松螺母固定牢固。
信号探头悬挂在煤仓中间，传感器外壳与大地接触良好。
试运行：用手推动堆煤导杆，主机显示面板故障报警。
8.常见故障排除
序号 故障现象 引起原因 排除方法
1 堆煤发生后不动作 微动开关损坏 更换微动开关
2 堆煤解除后不复位 复位弹簧受压过度变形 更换弹簧
9.使用注意事项
a)请仔细阅读本说明书，并保存好以备参考。
b)遵循本产品上标示的所有警告和指示。
c)检修时不得随意改变本安电路元器件型号、规格及参数。
10．随机附件：
a)产品使用说明书 1份
b)产品合格证 1张
c)装箱单 1张
