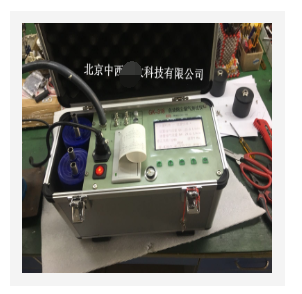

自 动 烟 尘 烟 气 采 样 仪
WF99-GK-318
使 用 说 明 书
北京中西华大科技有限公司
一、概 述
WF99-GK-318自动烟尘烟气采样仪是在充分研究外同类仪器的基础上,针对环境监测的现状和发展的趋势,严格按照环境保护总局发布的HJ/T 48 《烟尘采样器技术条件》和GB/T 16157 《固定污染源排气中颗粒物测定与气态污染物采样方法》等标准研制的新一代智能化烟尘采样仪,可应用于污染源烟尘排放浓度的监测、除尘效率的测定、排气中O2及SO2、CO、NOX等气态污染物的现场测量,也可应用于饮食业油烟排放浓度的监测、油烟去除效率的测定。使用本仪器,操作更加简便快捷,监测更加准确,数据处理更加完备。
二、主要功能特点
● 外观精美
采用德国进口机箱材料及技术制作机箱,外表精美,具有很强的抗电磁辐射能力及机械强度,可立式,也可卧式工作。
● 操作简便快捷
采用大屏幕中文显示,轻触摸四按键,每步操作都有中文及按键图形提示,自动计算采样测点数及各采样测点位置尺寸,自动计算选择采样嘴,可调用以前同烟道贮存采样参数,只需输入现场大气压力,可直接进行采样。
● 监测准确
压力、温度、气态污染物浓度等量的测量,采用进口传感器,使测量更准确。
烟尘、油烟采样所需参数在一屏显示,并显示采样孔数,正在进行的采样孔序号,采样测点数,正在进行的测点序号,测点位置尺寸及其时间,使采样及换点、换孔更方便准确,可自动等速跟踪或恒流采样。
烟尘、油烟在低流量,小阻力下采样时,自动打开旁通电磁阀,有效地避免了抽气泵在低转速下堵转,从而提高了抽气泵的性和使用寿命。
采用直接式组合采样测量气态污染物和水分含量,有效地避免了烟气在过长的管道中产生冷凝,使测量更准确。
● 数据处理完备
每步操作的数据确认后都有贮存记忆,掉电后不丢失,通电后可继续工作,根据连接的烟尘或油烟组合采样,自动判定是烟尘还是油烟采样类别,对采样过程中掉电前的采样数据进行保存,来电后自动继续采样。可贮存600组采样数据(包括采样前的设置参数、采样的日期、时间、测算参数、采样类别(烟尘或油烟)、采样方式(等速或恒流)、烟尘采样中烟尘及气态污染物的测算浓度、锅炉额定出力的折算排放浓度、标准过量空气系数的折算排放浓度、排放率、油烟采样中油烟分析溶液体积、油烟分析浓度、油烟排放浓度、折算灶头个数、油烟折算排放浓度等监测所需全部据),可查阅或有选择地打印输出。
折算排放浓度等监测所需全部据),可查阅或有选择地打印输出。
● 的自诊断功能
对用户的某些操作不当有中文提示,对仪器及传感器运行故障有中文提示和数据记录,以便用户查阅和厂家维修。
● 计量校准简单方便
周期检定或计量校准时,只需通过键盘边校准测量参数,边修改对应修正系数,确认后仪器自动贮存,不需调节硬件电路。
● 监测数据通讯
预留通讯接口,可根据用户要求扩充。
● 一机多用
可用于污染源烟尘排放浓度的监测、除尘效率的测定、排气中O2及SO2、CO、NOX等气态污染物的现场测量,也可用于饮食业油烟排放浓度的监测、油烟去除效率的测定。
● 硬件走时时钟
仪器装有万年历走时时钟,并与微机接口,掉电可自动走时,采样时自动调入采样日期、时间。
● 微机控制显示亮度对比度
通过用户调节,微机控制显示亮度对比度,并自动贮存用户确认结果。
三、结构原理
一)、结构
采样仪由传感器、变送器、抽气动力装置、微电脑主机、冷凝器、干燥器、采样、滤筒(或油烟捕集器)等部分组成。
二)、工作原理
采样仪利用皮托管和微压、温度、流量等传感器,测量烟道气体流速、采样流量及其它一些温度、压力量,通过微电脑主机计算并控制,以抽气泵为动力,使一定量的粉尘(或油烟)以一定流量,通过等速采样采集到滤筒(或油烟捕集器)中,根据采样后的滤筒质量的增量(或油烟捕集分析),计算出单位体积气体中的粉尘(或油烟)质量(即浓度)；扩展定电位电解电化学传感器直接采样分析气态污染物浓度。
四、主要技术指标
? 仪器主要技术指标如下
测量参数 测量范围 准确度 参 数 计算控制范围 准确度
动 压 0～1500 Pa ±1.5 % 静 压 -30～30 kPa ±3.0 %
全 压 -30～30 kPa ±3.0 % 烟气流速 0～45 m/s ±2.5 %
计前压力 -30～30 kPa ±2.5 % 等速流量 5～50 L/min ±2.5 %
湿球压力 -30～30 kPa ±3.0 % 等速跟踪 5～50 L/min ±5%,<8s
计前温度 -30～50 ℃ ±1.5 ℃ 采样时间 0～999min59s ±1.0‰
主机温度 -30～50 ℃ ±1.5 ℃ 采样体积 0～999999 L ±2.5 %
干球温度 0～150 ℃ ±1.5 ℃ 水分含量 0～45 % ±5.0 %
湿球温度 0～150 ℃ ±1.5 ℃ 主机重量 11.5 kg
油烟温度 0～150 ℃ ±1.5 ℃
外型尺寸
350×330×180 (mm)
烟尘温度 0～500 ℃
(可扩至800℃) ±3.0 ℃
(±6.0 ℃)
测量流量 5～50L/min ±2.5% 工作电源 直流12V交流 220V±22V,50Hz
五、仪器成套清单
一)、基本配置
1-1 LH-501 系列智能烟尘(油烟)采样仪主机 (用户选型) 一台
1-2 水分含量传感器 一台
1-3 烟尘组合采样 (1.7 m) (501A、B、C、D、E、F 基本配置) 一根
1-4 水分含量及烟气分析组合采样 一根
1-5 洗涤器 一支
1-6 干燥器 一支
1-7 采样嘴 (5～14 mm) 一套
1-8 水分含量、烟尘、油烟采样导气管 (5 m) 一根
1-9 导压管 (5 m) 两根
1-10 水分含量及烟温信号传感电缆 (5 m) 一根
1-11 电源电缆 (1.5 m) 一根
1-12 使用说明书 一本
1-13 出厂检验合格证 一份
1-14 装箱成套清单 一份
二)、选配附件 *
2-1 油烟组合采样 (1.2 m) (501 基本配置) 一根
2-2 油烟捕集器 (10 支) (501 基本配置) 一套
2-3 氧、气态污染物分析传感器 (用户选型)(501B、C、D、E、F 配) 一台
2-4 氧、气态污染物分析信号传感电缆 (5 m) (501C、D、E、F 配) 一根
2-5 测氧导气管 (5 m) (501B 配) 一根
2-6 烟尘滤筒盒 (10 支装) (用户选购) 一套
2-7 滤筒 (支) (用户选购) 十支起
六、采样操作程序
用户可根据实际使用情况,灵活以下步骤,不需用的测量步骤可跨越,需用的测量步骤的顺序好不要颠倒。
一)、准备工作
1-1 新滤筒或油烟捕集器的处理及编号
1.将已编号的滤筒(可在其盒上编号)在105～110℃烘箱中烘1h,取出放入干燥器中冷却至室温,用万分之一(或以上)的天平称重；
2.若在400℃以上的高温排气中采样,应使用刚玉滤筒(可在其盒上编号),在400℃高温炉中烘烤1h,取出放入干燥器中冷却至室温,用万分之一(或以上)的天平称重；
3.若采样油烟,先清洗油烟捕集器,保证其没有其它带油渍物品污染,并置于通风无尘处晾干,再编号(在其盒上编号)；
4.可按采样贮存数据库的采样编号进行编号。
1-2 检查洗涤器中双氧水和干燥器中硅胶是否有效
1.洗涤器中应为无色、透明、浓度3%的双氧水,若变色或混浊应更换；
2.干燥器中应为蓝色的硅胶,若变为粉红色应更换。
1-3 检查仪器是否正常,采样管、导气管、导压管是否畅通,传导电缆是否完好,各连接件是否,各需用附件是否齐全。
二)、开机；设置大气压、烟道类型、尺寸、面积等参数(烟道类型、尺寸、面积等参数可调用曾经采样贮存的数据库数据。)(具体操作第七章详细介绍)。
三)、让仪器自动进行传感器调零(具体操作第七章详细介绍)。
四)、测量气态污染物的浓度(若扩展此功能)(具体操作第七章详细介绍)。
五)、测量水分含量(具体操作第七章详细介绍)。
六)、让仪器自动预测选择采样嘴(具体操作第七章详细介绍)
七)、设置采样编号,运行烟尘采样或油烟采样(具体操作第七章详细介绍)
7-1 (烟尘采样)用镊子将已编号、称重的新滤筒装入采样管的滤筒夹内,拧上采样头和采样嘴；
7-2 (油烟采样)小心将已编号、清洗干净的油烟捕集器直接从聚四氟套筒盒中倒入采样头内,特别注意不要污染油烟捕集器表面,拧上采样头套环和采样嘴。
八)、收样分析
8-1 采样结束后,迅速堵死采样连接管,并旋转采样管,使采样嘴垂直(或背向)气流,然后取出采样管,不要将采样嘴朝下倒置,以免采样尘粒(油滴)倒出。
8-2 (烟尘采样)用纱布包着拧开采样管的采样头(不要用手直接接触,以防烫伤),用镊子将采样滤筒取出,轻轻敲打管嘴,并用细毛刷将附着在管嘴内的尘粒刷入该采样滤筒中,将滤筒口折叠封住采样尘粒,放入滤筒盒中,拧紧盒盖。
8-3 (烟尘采样)在查询打印操作将锅炉出力影响系数输入指定采样的数据库编号(采样编号)贮存；
8-4 (烟尘分析)将烟尘采样的样品滤筒在采样前温度条件下烘1h,取出放入干燥器中冷却至室温,用万分之一(或以上)的天平称重,计算采样前后称重之差值,在查询打印操作将结果输入指定的数据库编号(采样编号)贮存；
8-5 (油烟采样)用纱布包着拧下采样头套环(不要用手直接接触,以防烫伤),小心将油烟捕集器直接从采样头倒入聚四氟套筒盒中,拧紧盒盖,特别注意不要接触油烟捕集器表面,样品若不能在24小时内测定,可保存在冰箱的冷藏室中(≤ 4 ℃)7天。
8-6 (油烟采样)在查询打印操作将折算灶头个数输入指定采样的数据库编号(采样编号) 贮存；
8-7 (油烟分析)将12 mL重蒸后的四氯化碳溶济倒入聚四氟套筒盒中,浸泡采样的油烟捕集器,拧紧盒盖,置于声仪中,声清洗10 min,把清洗液转移到25 mL比色管中；
8-8 (油烟分析)将6 mL重蒸后的四氯化碳溶济倒入上述聚四氟套筒盒中,浸泡油烟捕集器,拧紧盒盖,置于声仪中,声清洗5 min,把清洗液转移到上述25 mL比色管中；
8-9 (油烟分析)再用少许重蒸后的四氯化碳溶济(记录体积)清洗上述聚四氟套筒及油烟捕集器,把清洗液转移到上述25 mL比色管中；
8-10 (油烟分析)分析上述清洗液,在查询打印操作将分析结果输入指定采样的数据库编号(采样编号)贮存；
九)、查询打印(可在室内进行,输入采样时设置的采样编号)(具体操作第七章详细介绍)
十)、关机；将洗涤器、干燥器、仪器主机、采样管、导气管、导压管、传导电缆等各附件按原样收好。
