概述

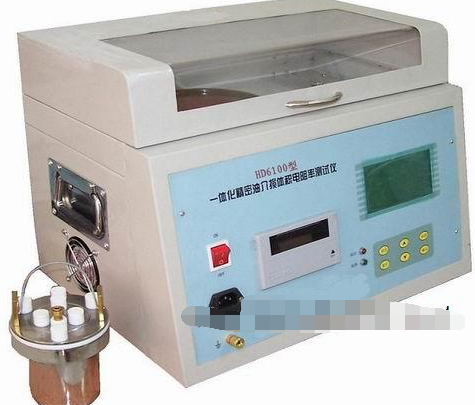

一体化油介损测试仪是用于缘油等液体缘介质的介质损耗角的高仪器.一体化结构.内部集成了介损油杯、温控仪、温度传感器、介损测试电桥、交流试验电源、标准电容器等主要部件.其中加热部分采用了当前为高频感应加热方式.该加热方式具备油杯与加热体非接触、加热均匀、速度快、控制方便等优点.
交流试验电源采用AC-DC-AC转换方式,有效避免市电电压及频率波动对介损测试准确性影响,即便是发电机发电,该仪器也能正确运行.内部标准电容器为SF6充气三极式电容,该电容的介损及电容量不受环境温度,湿度等影响,保证仪器长时间使用后仍然精度一致.仪器内部采用全数字技术,全部智能自动化测量,配备了大屏幕液晶显示,全中文菜单,每一步都有中文提示,测量结果可以打印输出.
功能特点
l 高频感应加热方式，加热均匀、速度快、控制方便.
l 采用全数字技术,全部智能自动化测量
l 大屏幕液晶显示,全中文菜单 ,测量结果可以打印输出.
技术指标
油杯主要技术参数
⑴ 高低压之间距离 2mm
⑵ 空杯电容量 60±2PF
⑶ 大测试电压 工频2000V
⑷ 空杯介损 tgδ＜1×10-4
⑸ 液体容量 约40ml
⑹ 电极材料 不锈钢
⑺ 体积 70mm(D)×120mm（H）
