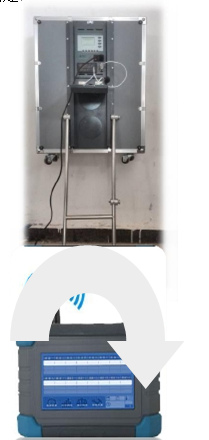

JTRG-IA 无线热箱式传感系数检测仪是
筑围护结构传热性能检测开发的检测装置。现场围护结构传热
系数检测是 GB50411 规定的强制检测项目，属热流计法。本产
品完全符合 GB/T 23483-2009《建筑物围护结构传热系数及采暖
供热量检测方法》、JGJ/T132-2009《居住建筑节能检测标准》。
在实际检测中，在夏季或室内外温差较小的季节和地区（温
差小于 10°C），很难甚至不能进行检测。所以，针对以上实际
情况，我公司专门开发了这套稳定的传热系数测试系统,保证了
一年四季都可以进行检测，无季节限制。
同时热箱集成了自动采集功能，LCD 显示，标准插口，现
场布线极其方便。通过优化设计解决了现场操作的诸多问题。
其功能特点如下：
? 重量轻：仅不到 15KG
? 体积小：可折叠，相当于一个拉杆箱包，轻易放入家
用小轿车后备箱
? 高集成：具备了测试功能、显示功能、存储功能、通
信功能。
? 远距离：选配 GPRS 模块，可实现远程无线传输。
? 系统性：由我公司提供的虚拟服务器功能，或用户自
备服务器，安装我公司的系统软件，可实现异地多站
点测试，数据统一采集并集中同步处理。适合大型节
能检测站异地多站点测试，省时省人力。
? 方便性：采用外设 USB 口通信，数据直接存入 U 盘。如采用 GPRS，数据实时传到
服务器，SD 卡数据仅作备份。
? 易用性：热箱自带柔性热流传感器及内表面温度传感器，自带弹性压紧装置，无需
现场粘接。
? 实用性：特制的拉杆在现场就是安装支杆，可方便支在任何地面。
传热测试产品系列
技术参数
? 箱体尺寸：740X560X360mm
? 温度测点：12 路
? 热流测点：6 路
? 温度测量范围：-20℃—85℃
? 温度测量精度：±0.5℃（常温可达±0.2℃）
? 温度分辨率：0.1℃
? 热流测量范围：0—2000W/m2
? 热流测量精度：±5%
? 热流分辨率：1 W/m2
? 存储时间间隔：1—60 分钟任意设定
? 数据存储量： SD 卡
? 远程传输：GPRS
? 异地组网测试：可以
? 通讯接口:232（无线模块）及 USB（存储）
? 电源：220V
处理软件及数据管理平台
本系统有两种软件，一种是单机处理软件。需将 U 盘数据导入电脑进行处理计算。自
动计算热阻和传热系数。单机版基本界面如下：
名称 数量 单位 配置情况
热箱 1 套 ?
温度传感器 12 个 ?
热流传感器 6 个 ?
U 盘 1 个 ?
电源线 1 条 ?
说明书合格证等 1 套 ?
单机软件 1 套 ?
网络版需先登录，后再找到所测项目，进行数据调用和处理。基本界面如下：
