一、用途 在混凝土坝与砌石坝的挠度观测中，通常采用正垂线法来测 定。正垂线一般设在坝体观测井、电梯井和宽缝处，钢丝上部固 定在悬挂装置上，下部悬挂重锤。（重锤的重量与钢丝的粗细视 垂线高度而定），由于重锤的作用，当垂线稳定时，始终处于铅 直状态，从而利用铅直的垂线作为基准线，然后沿垂线不同高程 处设立若干观测台或夹线装置，借助垂线座标仪，以此来测定各 点的水平位移量，并计算出坝体挠度变形。 正垂线由于设备简单，观测方便，精度高，因此在水工建筑 物水平位移观测中被采用。 二、技术指标及规格
三、主要部件

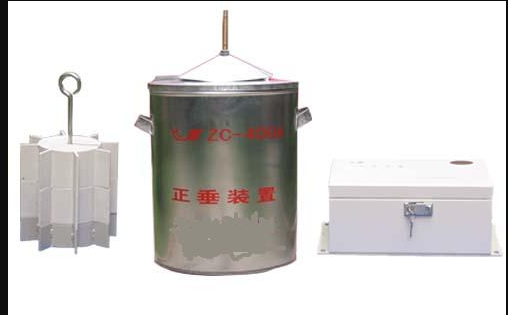

四、正垂线安装 （一）简述 正垂线结构如图所示，从上至下有悬挂装置、固定夹线装 置、活动夹线装置、观测墩、重锤、垂线和油桶等设备。
重锤
油桶尺寸 (mm)
油桶材料
适用垂线高 度m(参考)
钢丝规格 (mm)参考
使用变 压油kg
40 Φ385×460 不锈钢 50-60 Φ1.2 33
