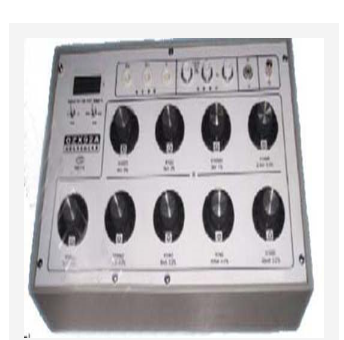

JD29/GZX92A 型缘电阻表检定装
置将高压高阻箱（高阻输出部分）和高压数字电压表（电压输入部分）合为一体。
检定装置中电阻输出部分的测量上限为 200GΩ，标称工作电压为 5kV。该装置设
计有独立的泄漏屏蔽端钮和接地端钮，在测量过程中无明显不稳定及短路、开路
现象。满足 JJG622-97 缘
电阻表检定规程和
JJG166-93 直流电阻器检
定规程的要求。可用于各
种型号的指针式缘电
阻表的检定。
二、主要技术参数
1. 电阻输出（高压高阻箱）部分
1.1 电阻输出部分的准确度等级及工作电压（电流）
阻值 100GΩ ×10GΩ ×1GΩ ×100MΩ ×10MΩ ×1MΩ
准确度等级 5 5 2 1 0.5 0.2
标称电压 5000V 5000V 5000V 5000V 2500V 1000V
阻值 ×100kΩ ×10kΩ ×1kΩ ×100Ω
准确度等级 0.2 0.2 0.2 0.2
标称电流 1mA 8mA 20mA 50mA
1.2 调节范围：100Ω～200GΩ,调节细度为 100Ω
1.3 使用环境条件
1.3.1 参考温度范围：20～25℃
1.3.2 标称使用温度范围：18～28℃
1.3.3 参考湿度范围：40～60%
1.3.4 标称使用湿度范围：25～75%
1.4 电阻变差：在参考条件下，由单一影响量发生变化所引起的变差
影响量别 标称使用范围 允许的变差
环境温度 18～28℃ a/2 %
相对湿度 25%～75% ≤10GΩ a/2 % ＞10GΩ a%
工作电压 （1～1/5）标称电压≤10GΩ a/2 % ＞10GΩ a%
★ a 为检定装置中电阻输出部分电阻盘准确度等级（各电阻盘 a 值不同）
1.5 缘电阻：检定装置中电阻输出部分的电路与电路无电气连接的任何其
它外部金属间的缘电阻，在标称电压下测得的电阻值不小于 5TΩ。
1.6 缘强度：检定装置中电阻输出部分的电路与测试用参考接地点之间，
应能承受频率为 45～65Hz 的实际正弦交流电压 11kV 并历时 1min 的试验，而
不出现击穿与飞弧现象。
1.7 检定装置中电阻输出部分输出端的残余电阻应＜0.1Ω，其变差＜
0.01Ω。
1.8 外形尺寸：442mm×270mm×145mm
1.9 重量：＜5kg
2．电压测量（高压直流数字电压表）部分
2.1 测量范围：0～5500V
2.2 准确度：±（1%读数±1 个字）
2.3 供电电源：DC9V
2.4 输入电阻：≥10GΩ
2.5 显示：四位半、液晶显示
2.6 峰值电压测量回路满足 JJG622-97 缘电阻表检定规程中图 3 的要求。
三、 原理与结构
1. 电阻输出（高压高阻箱）部分
1.1 电阻输出部分由九个十进制电阻盘和一只固定电阻组成。
1.2 电阻输出部分的开关是选用获的滚动式高压开关，是特制的高强度缘
材料制成的密封型轻压力开关，缘电阻高，接触电阻小，使用寿命长，免于清
洗。开关的动作过程为先通后断，在测量过程中不会开路，完全满足 JJG622-97
缘电阻表检定规程第 15.1.6 条的要求。
1.3 具有独立的泄露屏蔽端钮和接地端钮。
1.4 电阻选用特制的高稳定性电阻元件，其温度系数小，电压系数小，年变化小，
从而保证了高压高阻箱的稳定性和准确度。
2. 电压测量（高压直流数字电压表）部分
2.1 电压测量部分集高压直流数字电压表与峰值电压测量回路于一体。
2.2 高压直流数字电压表采用高输入阻抗的 4 12 位表。高压分压器输入电阻
≥10GΩ，具有较小的电压系数，线性好。
