产品展示
详细说明

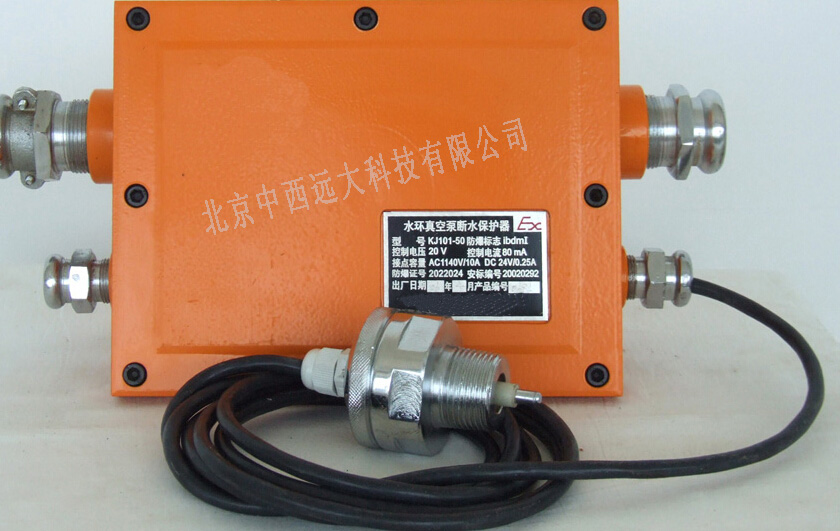

该产品是在适用于矿井要求防爆情况下工作的各种水泵，瓦斯抽排泵的供水检测，当水管中缺水，断水保护器判断属实后立即发出断电指令，机内继电器触点跳变，控制泵电机供电开关断电，水管中供水恢复正常时，断水保护器机内继电器触点恢复，允许开关复电。
一、概述
该产品是在适用于矿井要求防爆情况下工作的各种水泵，瓦斯抽排泵的供水检测，当水管中缺水，断水保护器判断属实后立即发出断电指令，机内继电器触点跳变，控制泵电机供电开关断电，水管中供水恢复正常时，断水保护器机内继电器触点恢复，允许开关复电。
二、技术指标
1.工作电压：直流18V。
2.工作电流：60mA(断电动作时80mA)。
3.探头方式：插入管内检测。
4.控制方式：继电器触点控制方式。
5.控制响应时间：10秒。
6.传感头-仪器距离：<5m。
7.关联设备：KJF19、KJF19.2矿用分站.
8.防爆型式：矿用防爆兼本安型，防爆标志：dibI(150℃)
9.仪器重量：8KG
三、安装与调整
① 安装：
1.从监控仪的断电控制端引线接保护器电源，或接18V250mA直流恒流电源。
2.将水传感器探头通过三通接入水管，
注意：I.接地端连接水管。
II.探头要位于当停水时探头所在的水管中无水的位置。
Ⅲ.泵低防开关类型，把控制触点接常开/常闭端。
② 调试：
1．水阀，调节灵敏度电位器，调到当水管无水时延迟3-5秒保护器动作为好。
2．绿灯是电源指示灯，当水管有水时只亮绿灯。无水时红灯点亮，同时继电器动作，执行断电。
3．度顺时针调整为小，逆时针调整为大中西集团
